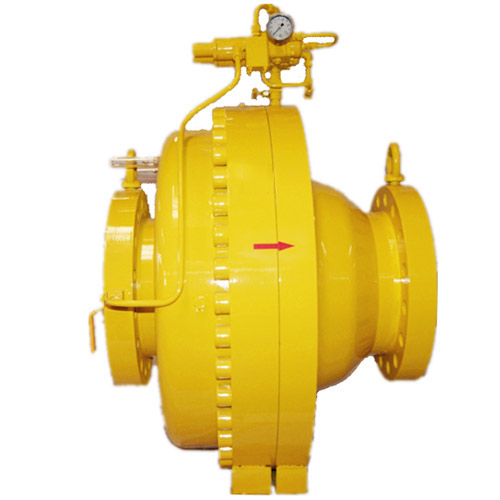

AR 自力式調壓閥
產品詳情
◎AR軸流式自力式調壓閥 產品特點
1、軸流式結構，流通能力強。
2、調節范圍大，經久耐用。
3、AR 型適合做為自力式監控調壓閥和自力式工作調壓閥工況使用。
4、套筒材質為不銹鋼并進行拋光處理，使套筒更好滑動和耐腐蝕。

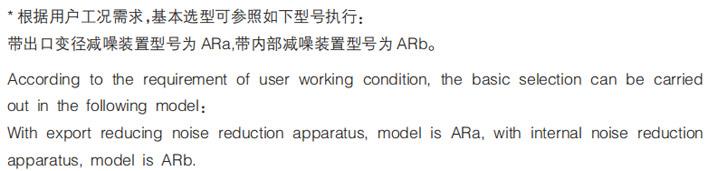

5、可配出口變徑減噪裝置和內部減噪裝置。
6、標準的就地閥位指示器。
7、可配備閥位傳感變送器。
8、提供故障開和故障關兩種模式。
◎ AR軸流式自力式調壓閥工作原理
管網的進口壓力經前置指揮器穩壓后進入控制指揮器， 控制指揮器調壓，輸出 P3 進入閥后腔，推動膜片，克服彈簧作用力， 使閥口打開，實現減壓和穩定的流量輸出。
當下游用氣量減小時，調壓閥后的壓力 P2 升高，P2 反饋給控制指揮器，使控制指揮器失去平衡，其輸出壓力 P3 減小，調壓閥內也打破了平衡， 膜片在彈簧和 P2 的作用下，使閥口開度變小，甚至關閉，使氣體調壓裝置用減壓閥的出口壓力降回到設定壓力值。
當下游用氣量增加時 P2 降低，其各部分的動作相反。
