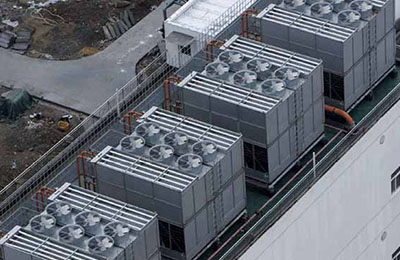

閉式冷卻塔在地源熱泵中的作用
江蘇卓盾的冷卻塔經常應用于地源熱泵。地源熱泵是個什么東西？其實就是中央空調的一種。但與普通的螺桿機或溴化鋰機中央空調有很大的區別。地源熱泵是一種利用地下淺層地?zé)豳Y源（也稱地能，包括地下水、土壤或地表水等）的既可供熱又可制冷的高效節能空調系統。它不向外界排放任何廢氣、廢水、廢渣，是一種理想的綠色技術。從能源角度來說，它是一種清潔能源，也是一種用之不竭的再生能源。本文著重從地源熱泵的原理來分析，冷卻塔在地源熱泵空調系統中的作用。
地源熱泵系統類型
1.水平式地源熱泵
通過水平埋置于地表面2～4m以下的閉合換熱系統，它與土壤進行冷熱交換。此種系統適合于制冷供暖面積較小的建筑物，如別墅和小型單體樓。該系統初投資和施工難度相對較小，但占地面積較大。
2.垂直式地源熱泵
通過垂直鉆孔將閉合換熱系統埋置在50M～400M深的巖土體與土壤進行冷熱交換。此種系統適合于制冷供暖面積較大的建筑物，周圍有一定的空地，如別墅和寫字樓等。該系統初投資較高，施工難度相對較大，但占地面積較小。
3.地表水式地源熱泵
地源熱泵機組通過布置在水底的閉合換熱系統與江河、湖泊、海水等進行冷熱交換。此種系統適合于中小制冷供暖面積，臨近水邊的建筑物。它利用池水或湖水下穩定的溫度和顯著的散熱性，不需鉆井挖溝，初投資最小。但需要建筑物周圍有較深、較大的河流或水域。
4.地下水式地源熱泵
地源熱泵機組通過機組內閉式循環系統經過換熱器與由水泵抽取的深層地下水進行冷熱交換。地下水排回或通過加壓式泵注入地下水層中。此系統適合建筑面積大，周圍空地面積有限的大型單體建筑和小型建筑群落。
地源熱泵工作原理
地源熱泵是利用水與地能（地下水、土壤或地表水）進行冷熱交換來作為地源熱泵的冷熱源，冬季把地能中的熱量“取”出來，供給室內采暖，此時地能為“熱源”；夏季把室內熱量取出來，釋放到地下水、土壤或地表水中，此時地能為“冷源”。地源熱泵供暖空調系統主要分三部分：室外地能換熱系統、地源熱泵機組和室內采暖空調末端系統。三個系統之間靠水作為換熱介質進行熱量的傳遞，地源熱泵與地能之間換熱介質為水，與建筑物采暖空調末端換熱介質也是水。
混合系統：將地源和冷卻塔或加熱鍋爐聯合使用作為冷熱源的系統，混合系統與分散系統非常類似，只是冷熱源系統增加了冷卻塔或鍋爐。南方地區，冷負荷大，熱負荷低，夏季適合聯合使用地源和冷卻塔，冬季只使用地源。北方地區，熱負荷大，冷負荷低，冬季適合聯合使用地源和鍋爐，夏季只使用地源。這樣可減少地源的容量和尺寸，節省投資。分散系統或混合系統實質上是一種水環路熱泵空調系統形式。
綜述：冷卻塔和鍋爐一樣，在地源熱泵中起到輔助的作用。當夏季制冷時，熱量來不及向地下轉移，這個時候開啟冷卻塔，輔助散熱。同理，當冬季制暖時，地下溫度無法提供足夠的能量，需要開啟鍋爐在制暖。因此，地源熱泵用的冷卻塔與螺桿機或溴化鋰機中央空調有很大的區別，在選型上也截然不同。
