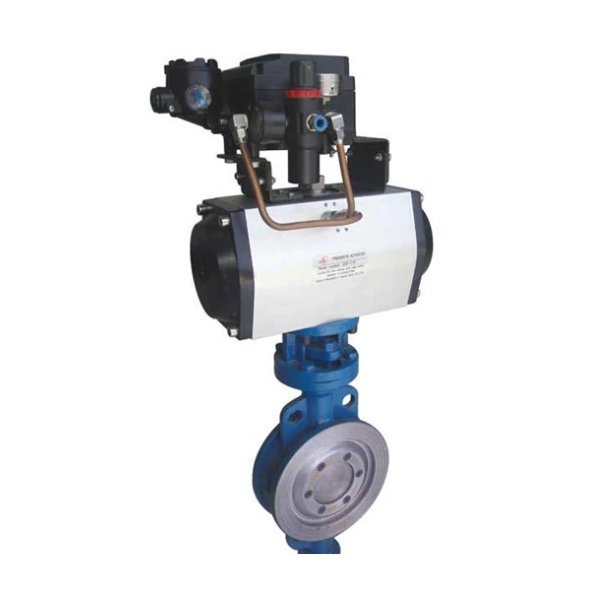

D673H氣動蝶閥
產品參數：
蝶閥
蝶閥又叫翻板閥，是一種結構簡單的調節閥，可用于低壓管道介質的開關控制的蝶閥是指關閉件（閥瓣或蝶板）為圓盤，圍繞閥軸旋轉來達到開啟與關閉的一種閥，閥門可用于控制空氣、水、蒸汽、各種腐蝕性介質、泥漿、油品、液態金屬和放射性介質等各種類型流體的流動。在管道上主要起切斷和節流作用。蝶閥啟閉件是一個圓盤形的蝶板，在閥體內繞其自身的軸線旋轉，從而達到啟閉或調節的目的。
主要由閥體、閥桿、蝶板和密封圈組成。閥體呈圓筒形，軸向長度短，內置蝶板。

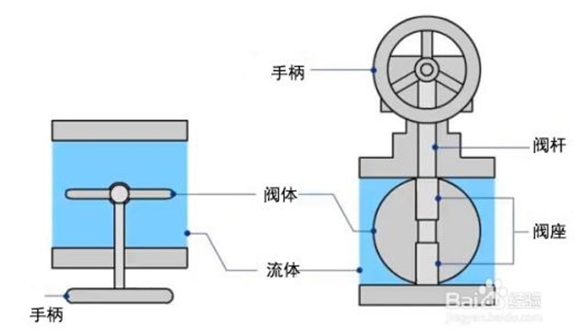

工作原理
蝶板由閥桿帶動，若轉過90°，便能完成一次啟閉。改變蝶板的偏轉角度，即可控制介質的流量。感謝您訪問我們的網站(http://www.zgputian.com)
使用工況和介質：蝶閥適用于發生爐、煤氣、天然氣、液化石油氣、城市煤氣、冷熱空氣、化工冶煉和發電環保、建筑給排水等工程系統中輸送各種腐蝕性、非腐蝕性流體介質的管道上，用于調節和截?cái)嘟橘|(zhì)的流動。
功能用途
蝶閥(英文：butterfly valve)是指關閉件(閥瓣或蝶板)為圓盤，圍繞閥軸旋轉來達到開啟與關閉的一種閥，在管道上主要起切斷和節流作用。蝶閥啟閉件是一個圓盤形的蝶板，在閥體內繞其自身的軸線旋轉，從而達到啟閉或調節的目的。蝶閥全開到全關通常是小于90° ，蝶閥和蝶桿本身沒有自鎖能力，為了蝶板的定位，要在閥桿上加裝蝸輪減速器。采用蝸輪減速器，不僅可以使蝶板具有自鎖能力，使蝶板停止在任意位置上，還能改善閥門的操作性能。工業專用蝶閥的特點能耐高溫，適用壓力范圍也較高，閥門公稱通徑大，閥體采用碳鋼制造，閥板的密封圈采用金屬環代替橡膠環。大型高溫蝶閥采用鋼板焊接制造，主要用于高溫介質的煙風道和煤氣管道。
電動調節型
電動調節蝶閥屬于電動閥門和電動調節閥中的一個品種。連接方式主要有：法蘭式和對夾式。是工業自動化控制領域中的重要執行單元。電動調節蝶閥安裝要點兩大分析：安裝位置、高度、進出口方向必須符合設計要求，注意介質流動的方向應與閥體所標箭頭方向一致，連接應牢固緊密。電動調節蝶閥安裝前必須進行外觀檢查，閥門的銘牌應符合現行國家標準《通用閥門標志》GB12220的規定。對于工作壓力大于1.0MPa及在主干管上起到切斷作用的閥門，安裝前應進行強度和嚴密性能試驗。合格后方準使用。強度試驗時，試驗壓力為公稱壓力的1.5倍，持續時間不少于5min，閥門殼體、填料應無滲漏為合格。電動調節蝶閥按結構形式可分為偏置板式、垂直板式、斜板式和杠桿式。按密封形式可分為軟密封型和硬密封型兩種。軟密封型一般采用橡膠環密封，硬密封型通常采用金屬環密封。
選用規則
閥桿直徑：對多回轉類明桿閥門，便不能組裝成電動閥門。因此，如果電動蝶閥裝置允許通過的大閥桿直徑不能通過所配閥門的閥桿，電動裝置空心輸出軸的內徑必需大于明桿閥門的閥桿外徑。對局部回轉閥門以及多回轉閥門中的暗桿閥門，雖不用考慮閥桿直徑的通過問題，但在選配時亦應充分考慮閥桿直徑與鍵槽的尺寸，使組裝后能正常工作。
操作力矩：
操作力矩是選擇閥門電動裝置的主要參數。電動蝶閥運動過程可由行程、轉矩或軸向推力的大小來控制。由于閥門電動裝置的工作特性和利用率取決于閥門的種類、裝置工作規范及閥門在管線或設備上的位置， 閥門電動蝶閥裝置是實現閥門程控、自控和遙控不可缺少的設備。因此，正確選擇閥門電動裝置，對防止出現超負荷現象(工作轉矩高于控制轉矩)至關重要。通常，正確選擇閥門電動蝶閥裝置的依據。
電動裝置輸出力矩應為閥門操作大力矩的1.2-1.5倍。
電動蝶閥操作推力：閥門電動裝置的主機結構有兩種：一種是不配置推力盤。輸出力矩通過推力盤中的閥桿螺母轉換為輸出推力。直接輸出力矩；另一種是配置推力盤。
輸出軸轉動圈數：閥門電動裝置輸出軸轉動圈數的多少與閥門的公稱通徑、閥桿螺距、螺紋頭數有關。H為閥門開啟高度，要按M=HZS計算(M為電動裝置應滿足的總轉動圈數。S為閥桿傳動螺紋螺距，Z為閥桿螺紋頭數。訂貨時請注明：
一、1、產品型號 2、公稱通徑DN，額定流量Kv 3、信號壓力、彈簧范圍 4、流量特性 5、閥前、閥后壓力 6、介質種類 7、介質工作溫度范圍 8、閥體、閥塞套筒材質 9、是否帶附件，說明型號 10、是否有其它特殊要求
二、若已經由設計單位選定我公司的閥門型號，請您根據閥門參數直接與我們銷售中心訂購。
三、當您使用的場合非常重要或環境比較復雜時,請您提供設計圖紙和詳細參數，我們的工程師專家會專心為您審核與分析。
結構特點
編輯
1、蝶閥具有結構簡單、體積小、重量輕、材料耗用省，安裝尺寸小，開關迅速、90°往復回轉，驅動力矩小等特點，用于截?cái)唷⒔油ā⒄{(diào)節管路中的介質，具有良好的流體控制特性和關閉密封性能。
2、蝶閥可以運送泥漿，在管道口積存液體最少。 低壓下，可以實現良好的密封。 調節性能好.
3、蝶板的流線型設計，使流體阻力損失小，可謂是一種節能型產品。
4、閥桿為通桿結構，經過調質處理，有良好的綜合力學性能和抗腐蝕性，抗擦傷性。蝶閥啟閉時閥桿只作旋轉運動而不作升降運行，閥桿的填料不易破壞，密封可靠。與蝶板錐銷固定，外伸端為防沖出型設計，以免在閥桿與蝶板連接處意外斷裂時閥桿崩出。
5、連接方式有法蘭連接、對夾連接、對焊連接及凸耳對夾連接。
驅動形式有手動、蝸輪傳動、電動、 氣動、液動、電液聯動等執行機構，可實現遠距離控制和自動化操作。
訂貨時請注明：
一、1、產品型號 2、公稱通徑DN，額定流量Kv 3、信號壓力、彈簧范圍 4、流量特性 5、閥前、閥后壓力 6、介質種類 7、介質工作溫度范圍 8、閥體、閥塞套筒材質 9、是否帶附件，說明型號 10、是否有其它特殊要求
二、若已經由設計單位選定我公司的閥門型號，請您根據閥門參數直接與我們銷售中心訂購。
三、當您使用的場合非常重要或環境比較復雜時,請您提供設計圖紙和詳細參數，我們的工程師專家會專心為您審核與分析。
結構形式 (1) 中心密封蝶閥 (2) 單偏心密封蝶閥 (3) 雙偏心密封蝶閥 (4) 三偏心密封蝶閥
蝶閥連接方式： (1)對夾式蝶閥。 (2)法蘭式蝶閥。(3)支耳式蝶閥。(4)焊接式蝶閥。
密封面材質：
(1) 軟密封蝶閥。 密封副由非金屬軟質材料對非金屬軟質材料構成。
2) 密封副由金屬硬質材料對非金屬軟質材料構成。
(2) 金屬硬密封蝶閥。密封副由金屬硬質材料對金屬硬質材料構成。
密封形式
1：彈性密封蝶閥。密封比壓由閥門關閉時閥板擠壓閥座，閥座或閥板的彈性產生。
2) 外加轉矩密封蝶閥。密封比壓由外加于閥門軸上的轉矩產生。
(2) 充壓密封蝶閥。密封比壓由閥座或閥板上的彈件密封元件充壓產生。
(3) 自動密封蝶閥。密封比壓由介質壓力自動產生。
工作壓力 ：
(1) 真空蝶閥。工作壓力低于標堆大氣歷的蝶閥。
2.低壓蝶閥。公稱壓力 PN<1 ． 6MPa 的蝶閥。
(3) 中壓蝶閥。公稱壓力 PN 為 2 ． 5--6 ． 4MPa 的蝶閥。
(4) 高壓蝶閥。公稱壓力 PN 為 10 。 0--80 ． 0MPa 的蝶閥。
(5) 超高壓蝶閥。公稱壓力 PN>100MPa 的蝶閥。
工作溫度
(1) 高溫蝶閥。 t>450 °C 的蝶閥 （2）中溫蝶閥。 120 C<t<450 ℃ 的蝶閥。
(3) 常溫蝶閥。一 40C<t< 120 °C 的蝶閥。
(4) 低溫蝶閥。一 100<t< 一 40 °C 的蝶閥。
(5) 超低溫蝶閥。 t< 一 100 °C 的蝶閥。
蝶閥用處：環中的圓盤可以旋轉90度來打開和關閉它。與球閥不同，蝶閥在中間開口處具有出色的流量調節功能。另一個優點是它可以安裝在狹小的空間內而不占用任何寬度。
優點：
★它可以突然打開和關閉（但要小心水錘）。
★可以安裝在狹小的空間內。
★流量可以調節。
缺點：
★帶有閥座的通用蝶閥與橡膠制成的閥體接觸，不適用于高溫和高壓流體。
